Veliki je broj ribolovaca koji žele da poseduju neki od modernih sonara ali je naravno jako malo njih upoznato sa tom materijom, terminologijom i mogućnostima ovih uređaja, pa smo se zato potrudili da pripremimo ovaj tekst u kome ćemo to pokušati da objasnimo na što jednostavniji način, i to na primeru uređaja čuvene američke kompanije Humminbird
HUMMINBIRD je čuveni američki proizvođač sonarne opreme i jedan od najstarijih proizvođača ovakve opreme u svetu. Njihovi uređaji su proizvedeni u USA (made in USA), za razliku od konkurencije koja ih proizvodi u Meksiku ili na Dalekom Istoku (Taiwan, Kina). Zato su izuzetno kvalitetni i procenat reklamacija na njih je veoma mali, skoro zanemariv. Njihovi uređaji takođe poseduju specifikacije i tehnologije sa kojima su lideri na globalnom tržištu ili ih čak i jedini imaju (360 Imaging, recimo). Humminbird sonari su najpoznatiji po tome što po mnogima poznavaocima ove tehnologije imaju ubedljivo najdetaljniju i najbolju sliku dna (bilo da je Down ili Side Imaging u pitanju), plus svi dolaze sa ugrađenom osnovnom (baznom, konturnom) kartom voda (što mnogi od konkurenata nemaju) a što se tiče povezivanja sa drugim uređajima - potpuno su kompatibilni samo sa Minn Kota uređajima (jer su oni ista grupacija).
OZNAKE MODELA I NJIHOVO TUMAČENJE

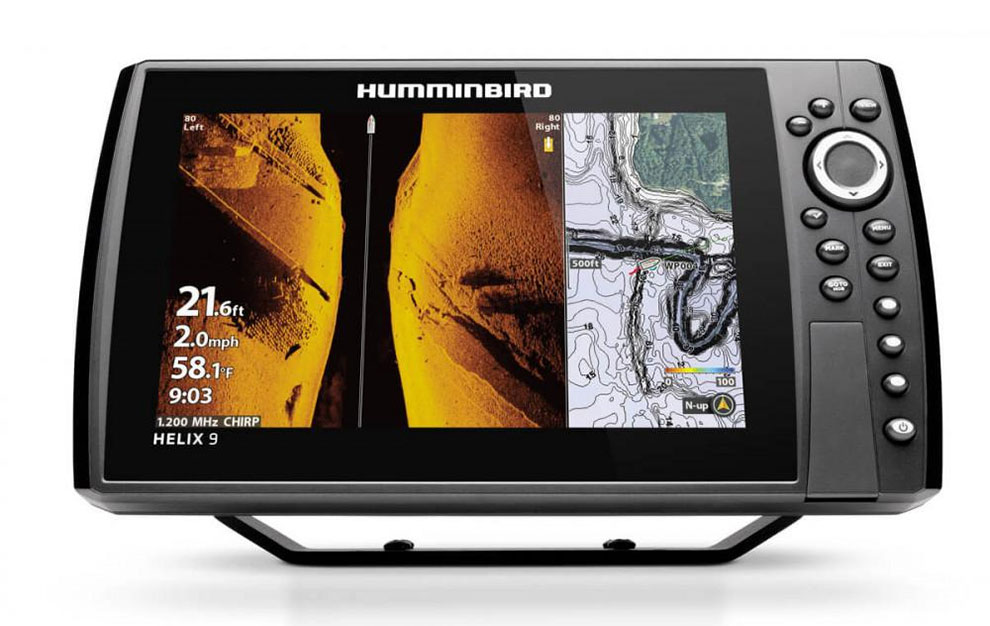

Oznake i Humminbird uređaja i njihovo značenje najlakše ćemo objasniti na primeru jednog njihovog uređaja, recimo modela: HELIX 9 CHIRP MEGA SI+G4N
Helix - oznaka modela
9 – dijagonala ekrana (9 inča)
CHIRP - poseban način rada sa kombinovanjem više frekvencija rada sonde
MEGA – uređaj odnosno njegova sonda radi na frekvenciji od 1.2 megaherca (1.2 MHz) - trenutno je ovo jedinstveno za Humminbird uređaje – tako visoka frekvencija rada daje najdetaljniju moguću sliku dna.
SI+ – Side Imaging – uređaj je sposoban da prikaže sliku dna sa leve i desne strane čamca (ako uređaj ima SI oznaku – to obično znači da ima i sve ostale režime rada – Down Imaging, GPS – kartografija i sve ostalo). Ono “+” znači da ima i još dodatno poboljšan prikaz slike u odnosu na prethodne uređaje).
G4 – četvrta (trenutno najnovija) generacija ovih uređaja
N – “Network” – uređaj ima i mrežni ulaz odnosno sposoban je za povezivanje sa drugim uređajima u čamcu
To je dakle po specifikacijama najjači/najopremljeniji model u seriji Helix 9 i ima bukvalno sve dostupne opcije.
Evo i oznake jednog modela sa slabijim specifikacijama:
HELIX 5 CHIRP DI GPS G3
Helix -oznaka modela
5 – dijagonala ekrana (5 inča)
CHIRP - poseban način rada sa kombinovanjem više frekvencija rada sonde
DI – Down Imaging, detaljan prikaz slike dna neposredno ispod čamca
GPS – ugrađen GPS prijemnik, što znači da sa ovim uređajem imate i navigaciju, kartografiju i crtanje vaših soptvenih karata dna vode
G3 – treća generacija ovih uređaja (i poslednja/najnovija kada je u pitanju Helix serija 5).
Dakle, ovaj uređaj ima 2D i Down Imaging (DI) način rada odnosno prikaza dna, a ima i GPS prijemnik tako da ima i kartografiju i snimanje dna, ali nema Side Imaging niti opciju mrežnog povezivanje sa drugim uređajima. Znači, već i sama oznaka modela govori puno, odnosno koje sve mogućnosti uređaj ima. Još jeftiniji uređaji nemaju ni DI, a često ni GPS – mogu imati recimo samo 2D prikaz slike. Primer: HELIX 5 CHIRP GPS G3 – ovaj sonar ima samo osnovni 2D način rada ali tu je i ugrađeni GPS pa će prikazati i kartu vode, imate navigaciju i crtanje dna vode.
Humminbird ima dakle puno modela a još više varijanti istog modela sonara (sa različitim specifikacijama) i treba se dobro infomisati pre same kupovine šta kome tačno treba i koji uređaj onda treba kupiti.
Tipovi displeja sonara: svi sonari iz serija PiranhaMax i Helix imaju standardne TFT kolor ekrane, dok najnoviji Xplore, Solix i još skuplje serije imaju TFT kolor ekrane osetljive na dodir (touch screen).
Elementi sonara: svaki sonar u suštini se sastoji od 2 elementa: ekrana i sonde (sonda se dobija uz sonar, kao i nosač sonara i potrebni vijci za montiranje). Naravno, potrebno je dokupiti i još i eksternu bateriju koja će ga napajati. Na ekranu sonara vidite sliku dna vode i upravljate svim opcijama dok sonda mora biti u vodi (postavljena fiksno na zadnjem kraju čamca ili na nekom prenosnom, portabl nosaču).
Jedna od sondi sonara (razliku se od modela do modela) a na njoj je i metalni nosač pomoću kojeg se montira na zadnji deo čamca
Napajanje sonara: idealno bi bilo da postoji posebna manja baterija (akumulator) od 12V koja će služiti samo za napajanje sonara. Na taj način imamo stabilno napajanje bez prekida i interferencija koje potencijalno može da stvara neki drugi uređaj a koji se takođe napaja sa iste baterije. Time izbegavamo i nagle padove napona i slično. Baterija koja napaja sonar je poželjno da bude deep cycle tipa, dakle sposobna za stalna duboka pražnjenja i punjenja.
Potrošnja struje – a na osnovu koje biramo veličinu baterije, odnosno njen kapacitet - zavisi najviše od dijagonale ekrana sonara. Recimo, Helix 5 sa najslabijim specifikacijama i ekranom dijagonale 5 inča povlači 615 mA (0.615 A – dakle oko 0.6 ampera na sat) dok Helix 12 sa dijagonalom od 12 inča vuče 3.2 A (dakle preko 3x više), tako da prema uređaju i njegovoj potrošnji birate i odgovarajuću bateriju, ali možemo reći da se sa baterijom od 40-50 Ah može pokriti celodnevni ribolov, čak i sa uređajem koji ima veliku dijagonalu ekrana i velike energetske potrebe.
NAČINI RADA HUMMINBIRD SONARA
Humminbird sonari imaju (zavisno od modela i i njihovih mogućnosti, naravno) više načina odnosno modova rada i prikazivanje slike vode i njenog dna:
2D SONAR
DOWN IMAGING
SIDE IMAGING
GPS NAVIGACIJA I KARTOGRAFIJA
Dodatni prikazi/načini rada:
MEGA LIVE
360 IMAGING
Ovi dodatni načini rada odnosno mogući su uz kupovinu posebnih (dodatnih) sondi a takve sonde mogu da se koriste na Helix 7 i ostalim jačim/većim i hardverski naprednijim uređajima koji u oznaci imaju slovo “N”.
2D SONAR – Svaki Humminbird uređaj poseduje ovaj osnovni (2D) način rada odnosno prikaza i on je takođe veoma koristan u mnogim situacijama. Dno i prostor između njega i čamca su prikazani rudimentarno u raznim bojama i obrisima, dok su ribe prikazane lučnim simbolima. Na starijim sonarima ovo je nekad bio jedini način rada odnosno prikaza slike ali je veoma koristan i danas (pogotovo recimo na moru i većim dubinama) i u kombinaciji sa drugim režimima rada, kako bismo lakše prepoznali ribu, tip dna i druge detalje.

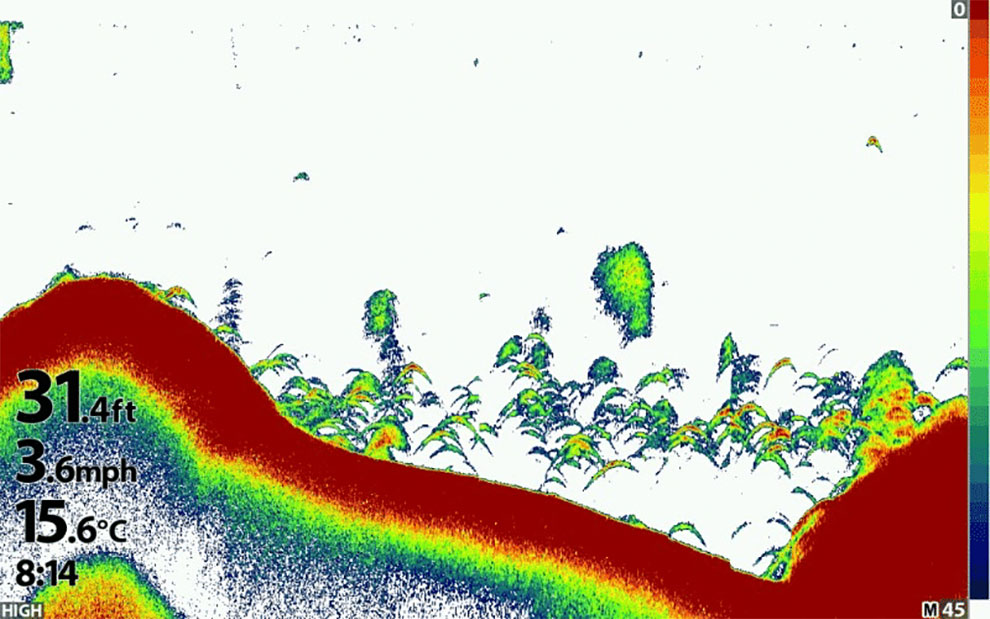

Na svakom od pomenutih prikaza/načina rada odnosno ekrana imate sve vreme naravno i informaciju o trenutnom vremenu, dubini vode i njenoj temperaturi, a možete podesiti i alarme na prisustvo ribe, dubinu vode i slično. Karakterističan 2D prikaz vidite na slici ispod (kod uređaja za Evropu sve prikazane jedinice na displeju su metričke - metri, celzijusi i kilometri na sat):

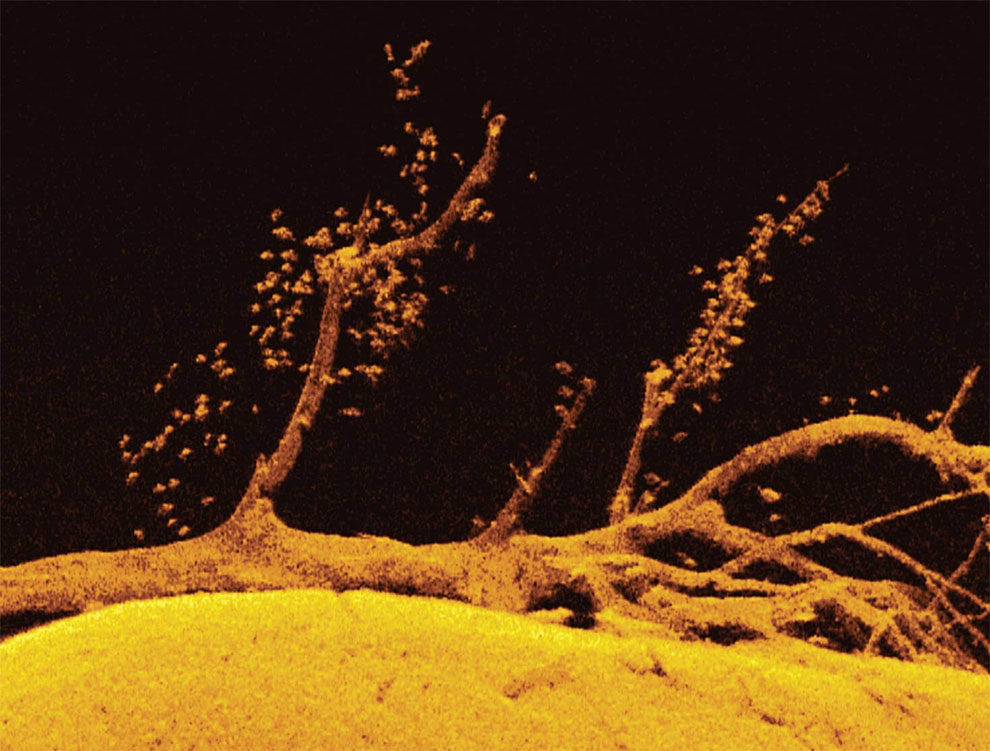

DOWN IMAGING (DI) – ovo je izuzetno detaljan i vrlo realističan prikaz dna i situacije neposredno ispod vašeg čamca. Slika koju vidite u Down Image režimu obiluje detaljima i uz malo vežbe (a pogotovo u kombinaciji sa 2D prikazom) moći ćete lako razaznati tipove dna, videćete sve prepreke na dnu i ribu naravno. Verujemo da ćete se oduševiti koliko je slika ovde detaljna – drvo u vodi ispod vas zaista izgleda kao pravo drvo – nivo detalja na slici koju vidite je zaista fantastičan. Na slici ispod vidi se jedno potopljeno drvo i velika jata ribe oko njegovih grana.
Inače, Down Imaging (DI) način rada nije rezervisan samo za Helix i druge skuplje Humminbird sonare, on postoji čak i kod osnovih PiranhaMax modela koji su vrlo pristupačni cenom, konkretno kod PiranhaMax 4 DI modela (samo što je kod njega taj prikaz ipak nešto skromniji odnosno sa nešto manje detalja zbog ekrana manje rezolucije).

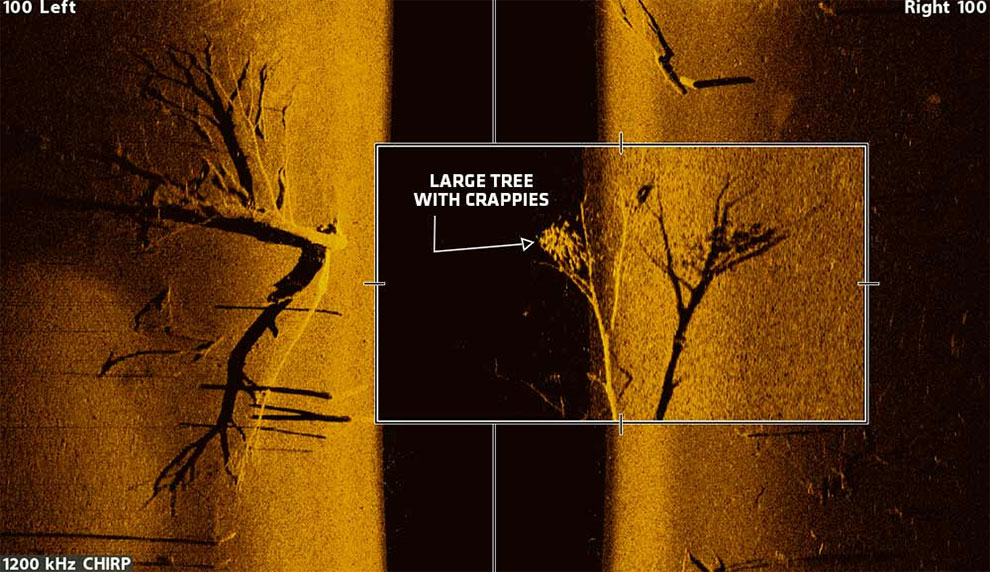

SIDE IMAGING (SI) – daje prikaz dna sa leve i desne strane vašeg čamca. Ovaj režim rada daje takođe izuzetno realističnu i neverovatno detaljnu sliku a širinu rada odnosno prikaza na levoj i desnoj strani čamca možete podešavati po želji i potrebi ali ta širina i kvalitet prikaza naravno zavisi i od dubine vode na kojoj se nalazite – što je voda dublja možete više “raširiti” prikaz i pokriti veću površinu u jednom prolazu i obrnuto. Ako je voda jako plitka ne možete ga puno raširiti jer signal sonde ne može da ode daleko, odnosno brzo se zabije u dno plitke vode levo i desno blizu od vas.
Ovaj način rada je veoma koristan za brzu pretragu terena na kojem se nalazite s obzirom da gleda veliku površinu dna (fantastično je koristan na veoma velikim vodama). Takođe, uz malo vežbe i prakse i posle nekog kraćeg vremena moći ćete lako da uočite i ribe. Najčešće u ovom modu vidite u stvari “senku” ribe koju je snop sonara udario bočno i zato se najviše ocrtava njena senka na dnu vode. Crna linija (pojas) u sredini slike predstavlja vertikalni stub vode neposredno ispod čamca koji se ne vidi u Side Imaging režimu jer sonda “gleda” samo dalje levo i desno od čamca, ne i ispod njega. Taj deo možete da vidite u Down Imaging modu rada. Ako vam je neki detalj na slici posebno interesantan, možete ga uvećati pritiskom na tastere +/- (kao gore na slici, uokviren je uvećan detalj).
GPS NAVIGACIJA I KARTOGRAFIJA – kod modela sa ugrađenim GPS prijemnikom imaćete na ekranu po želji i vrlo korisnu (osnovnu) kartu odnosno konture vode na kojoj plovite, kao i preciznu oznaku lokacije na kojoj se nalazite, a samim tim i navigaciju i lakše kretanje po istoj vodi, što je veoma korisno na velikim vodama. Takođe, imate i mogućnost da postavljate markere (waypointe) i tako označavate sve interesantne pozicije (ili pozicije na kojima ste recimo ulovili ribu), kako biste se ponovo mogli vratiti na njih – još jedna fantastično korisna opcija. Kada vidite na ekranu nešto interesantno - pomeranjem kursor tastera slika će se zamrznuti, postavite kursor na to mesto i zatim stavite "marker". Sa ekanom osetljivim na dodir samo dodirnete to mesto i ostvaraju vam se odmah opcije za stavljenje markera. Kada kasnije prilazite tom označenom mestu, na markeru koji ste ranije stavili možete da podesite da piše koliko još metara imate do njega… A dok se krećete na oznaci koja prikazuje vaš čamac imaćete i vektorsku strelicu koja se stalno pomera i označava smer vašeg kretanja pa tako imate odličnu predstavu u kom smeru treba voziti čamac da biste stigli tačno na tu poziciju.
Svaki sonar sa GPS-om ima takođe i mogućnost da vam iscrta i zapamti (snimi) konfiguraciju dna vode na kojoj se nalazite, tako da možete praktično sami da pravite svoje karte vode i njenog dna. Tako snimljene linije dna sa različitim bojama i označenim dubinama uređaj čuva u svojoj memoriji ili na memorijskoj karticu koju mu možete dodati (skuplji i jači uređaji imaju i po dva slota za kartice).

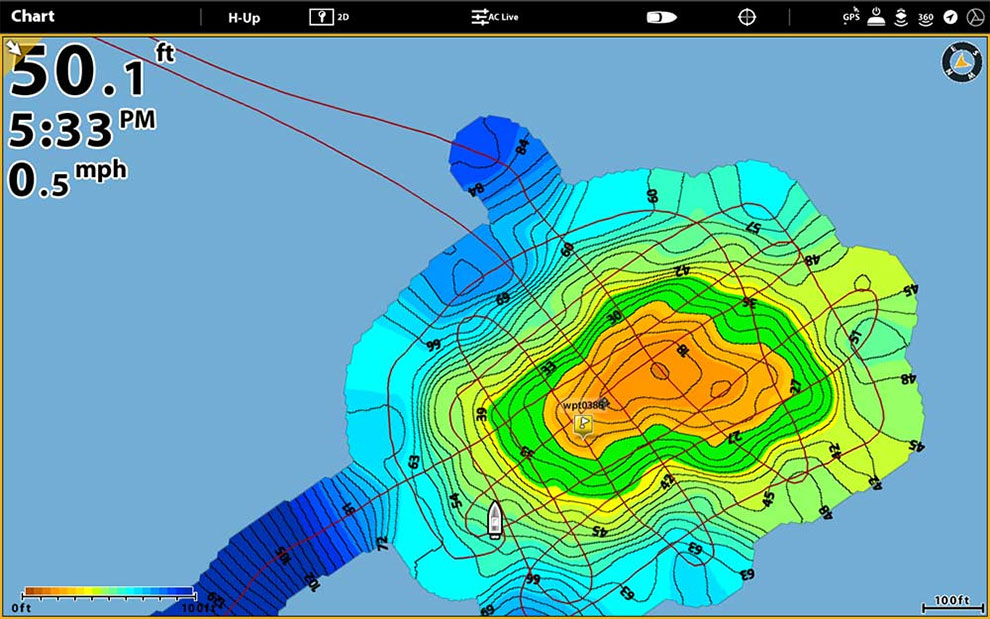

Izgled dna jedne vode koja je snimljena i iscrtana sonarom. Linije i boje predstavljaju konture i promene dubine a tu su i brojčane oznake dubina na određenim delovima vode.

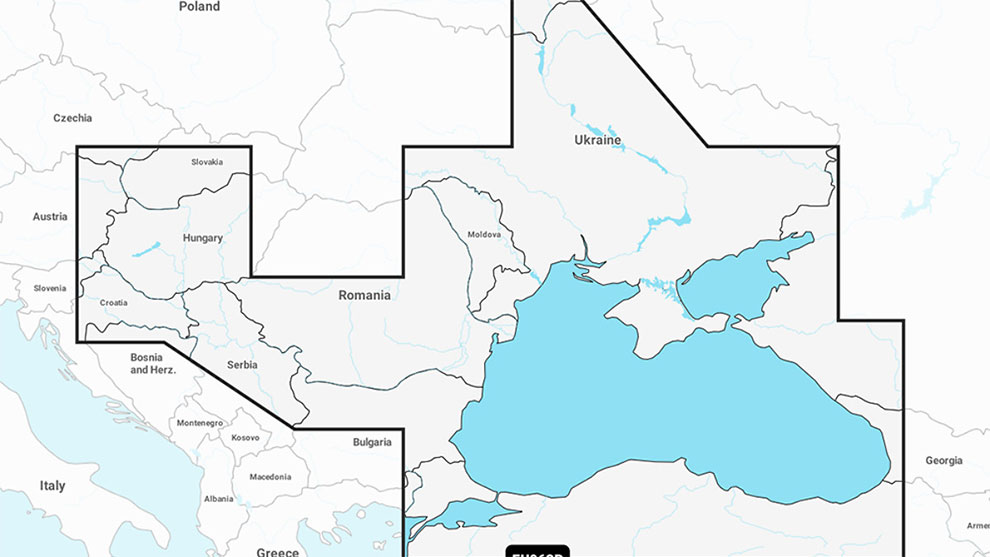

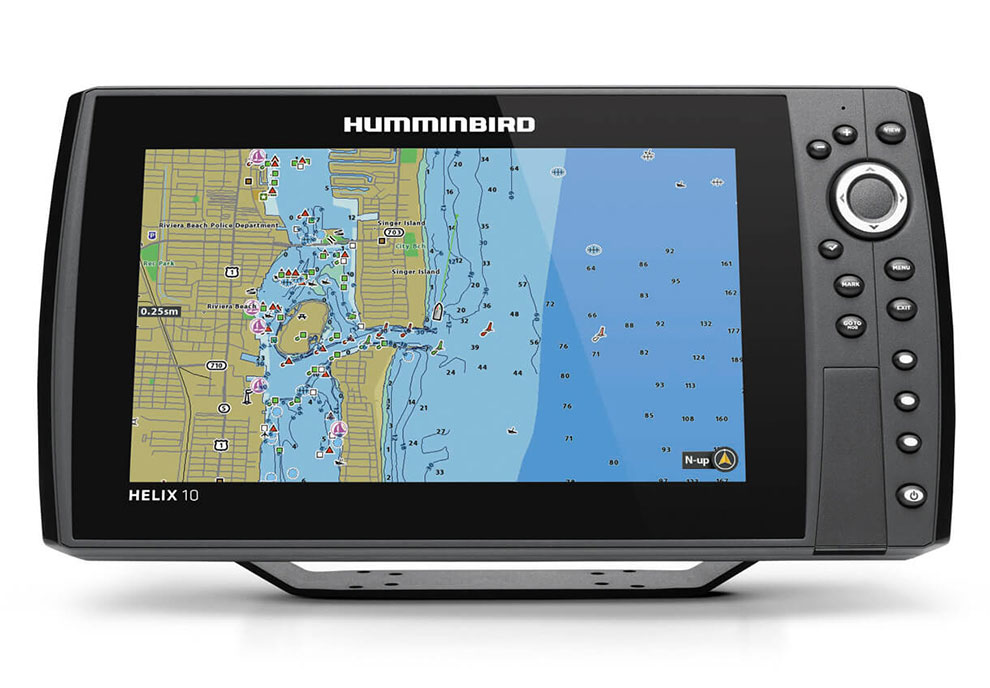

Kod Humminbird-a imate takođe i opciju da kupite i ubacite u vaš sonar dodatne već gotove karte koje sadrže puno korisnih informacija (mnogo više od osnovne konturne karte kakva dolazi u uređaju), recimo kartu plovnih puteva. Takve karte se isporučuju na odgovarajućoj memorijskoj kartici koju jednostavno ubacite u vaš uređaj i imate mape svih vodotokova kompletnog ovog dela Evrope.Konkretno, naš deo Evrope pokriva karta firme Navionics “Black Sea & Azov Sea”.

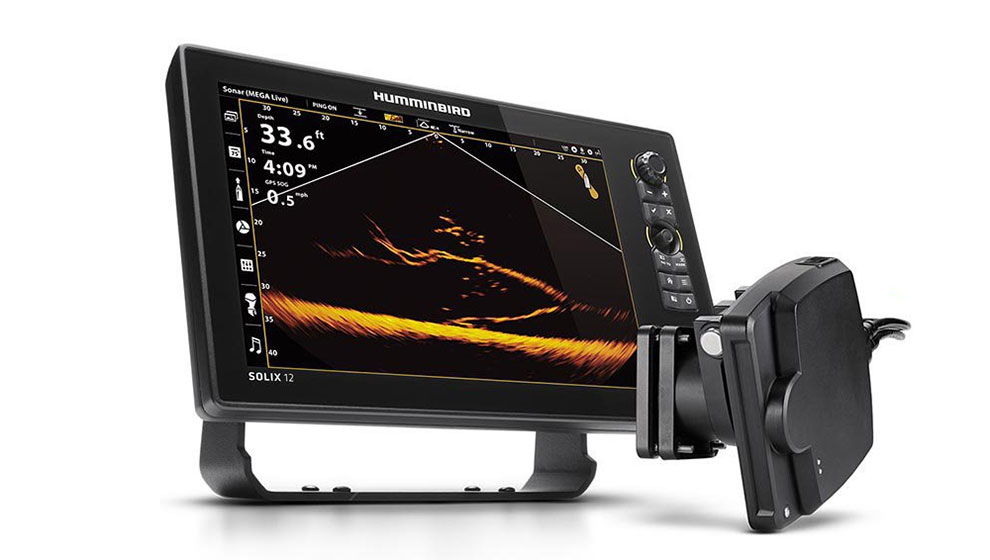

MEGA LIVE – omogućava prikaz ribe i njenog kretanja u realnom vremenu. Dakle, kupovinom posebne Mega Live sonde dobijate mogućnost da ispod, ispred ili iza čamca (zavisno kako je sonda postavljena) vidite ribu koja se pomera, pliva ili lebdi u mestu uz neku prepreku (ili na sred vode) u potpuno realnom vremenu. Fantastično korisna opcija koja vam daje veliku prednost u ribolovu jer vidite zaista sve u realnom vremenu: kretanje i pomeranje ribe, njeno podizanje sa dna, reakciju ribe na vaš mamac ili varalicu, čak i uzimanje varalice i slično, i to bez ikakvog kašnjenja. Na taj način ćete videti ili pronaći ribu koju verovatno na drugi način ne biste ni mogli (kada recimo suspendira/lebdi na pola vode) a i naučićete puno toga posmatrajući uživo reakcije i ponašanje riba.
Mega Live i slični sonari/sonde su trenutno najveći hit u ribolovačkom svetu i poslednji su domet ove sonarne tehnologije. Takva sonda sama trenutno košta oko 2.400 evra (280.000 din) i kod Humminbirda može direktno da se poveže na mrežni ulaz uređaja (nije potreban tzv. “black box” odnosno dodatni hardver da bi to moglo raditi – kao što je to slučaj kod drugih proizvođača). Za Mega Live sondu Humminbird u ponudi ima i poseban motorizovani nosač live sonde ("Target Lock") tako da ova sonda može biti na taj način odvojena od pramčanog motora i biti usmerena ("zaključana" - lock") uvek u smeru ribe, što je recimo neophodno ako želite da koristite "Spot Lock" opciju pramčanog motora. Motor u tom modu kada održava poziciju čamca stalno radi i pomera se što utiče i na sliku live sonde ako je postavljena direktno na njega (kao što je to u većini slučajeva). Sa ovim posebnim Humminbird Target Lock nosačem nema tih problema.

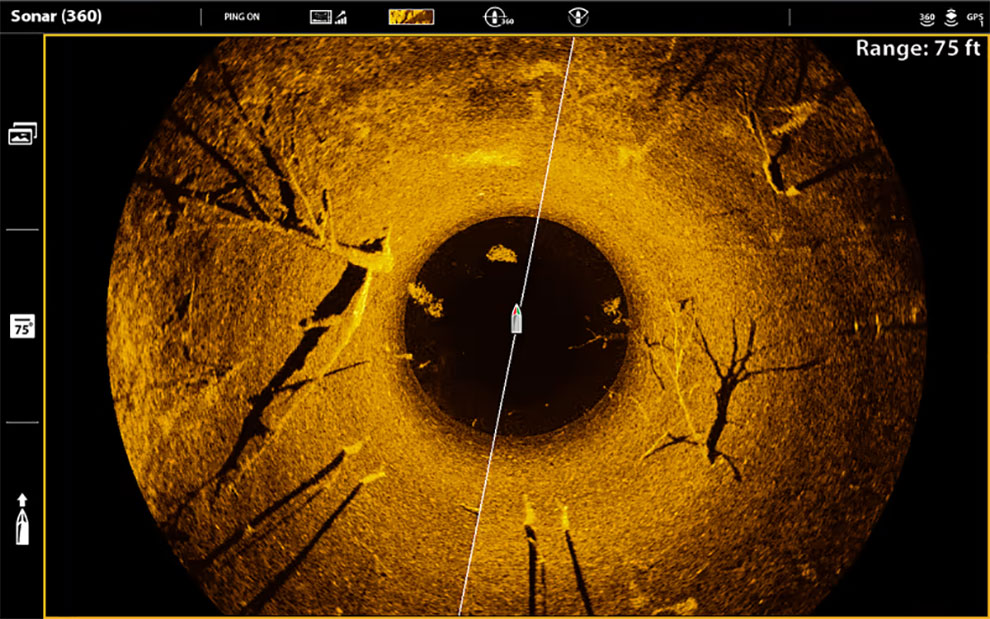

360 IMAGING – detaljan prikaz dna i ribe u punom krugu od 360 stepeni oko vašeg čamca. Za ovu opciju potrebna je kupovina posebne “360 Imaging” sonde koja će vam omogućiti da imate stalni prikaz situacije u punom krugu od 360 stepeni oko vas. Ta posebna sonda je unutra motorizovana (vrti se u krug) i na taj način odašilje i prima signal te kreira sliku (poput podvodnog radara) u punom krugu oko vas.
Takođe još jedna izuzetno korisna opcija jer se tokom ribolova na određenoj atraktivnoj poziciji nećete morati puno pomerati odnosno ako riba i krene da odlazi od vas- videćete gde se nalazi/u kom pravcu se pomerila, ili – još korisnije – imaćete fantastičnu predstavu svega na dnu što se nalazi oko vašeg čamca u krugu od 360 stepeni, bez nepotrebnog pomeranja i okretanja čamca. Ova sonda trenutno košta oko 2.600 evra (305.000 din).

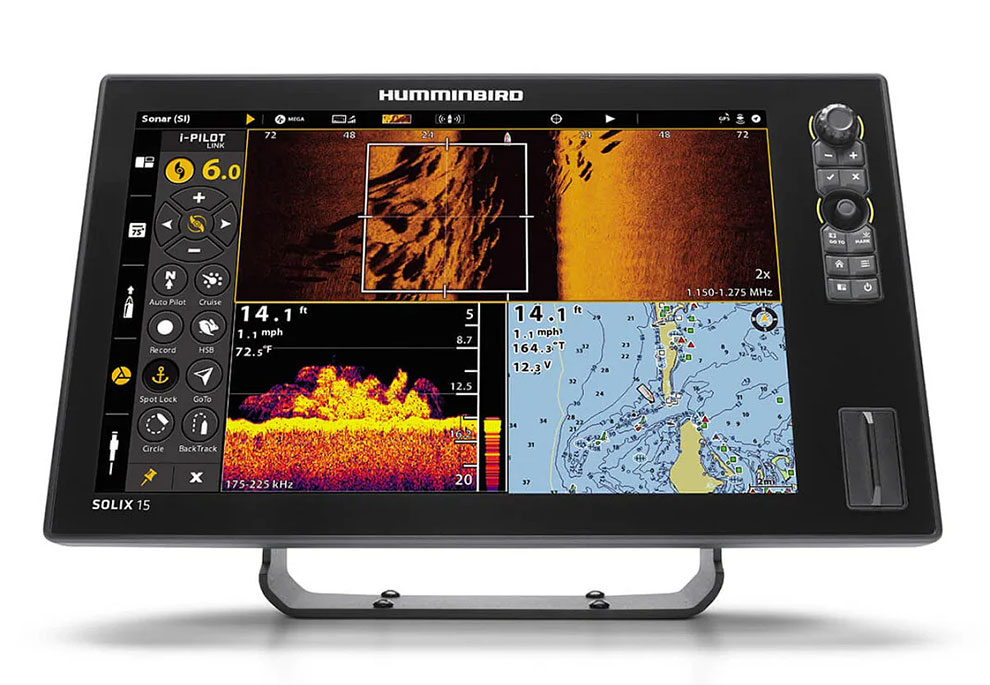

Kombinovanje načina rada i prikaza kod sonara: kod svakog Huminbird sonara moguće je naravno i kombinovanje više ovih prikaza odjednom na ekranu sonara, pa tako možete recimo držati uključen Side Imaging, Down Imaging, 2D prikaz i kartu terena istovremeno. Naravno, što je ekran sonara veći – to je lakše njegovo korišćenje a pogotovo kombinovanje ovih načina rada i prikaza jer naravno bolje vidite detalje na većem ekranu.
Povezivanje sonara sa drugim uređajima u čamcu – da bi ste mogli vaš sonar povezati sa recimo pramčanim motorom ili nekim drugom uređajem, potrebno je da u oznaci ima veliko slovo “N” (network”), što znači da ima mogućnost mrežnog povezivanja sa drugim uređajima (pramčani motor, neka od nabrojanih dodatnih sondi, radar, talon sidra pozadi, vanbrodski motor – da vidite sve parametre njegovog rada i slično). Potrebno je naravno dokupiti odgovarajući kabl (kablove) ili adapter (zavisno od uređaja). Ako povezujete vaš sonar sa samo jednim dodatnim uređajem – to se može uraditi direktno kablom, a ako su dva i više uređaja u pitanju, potreban je poseban Humminbird mrežni switch uređaj (razdelnik signala). Ako ste povezali vaš sonar sa recimo pramčanim motorom – moći ćete tim motorom upravljati i sa ekrana sonara: možete recimo zadati motoru da drži određen pravac, čak i da vas vozi po nekoj prethodno snimljenoj putanji kojom ste ranije prošli, ili da vas vozi jednom određenom linijom dubine i slično.
Jezik i merne jedinice na kojima radi uređaj: svi Humminbird uređaji kupljeni u Evropi i kod nas imaju meni na srpskom odnosno hrvatskom jeziku i imaju prikaz u metričkim jedinicama (dubina je u metrima, temperatura u stepenima Celzijusa i slično).
Uređaji koji su kupljeni u USA nemaju meni na srpskom/hrvatskom jeziku a prikaz imaju u imperijalnim jedinicama (dubinu u stopama i temperature i stepenima Farenhajta) – to nije moguće promeniti, odnosno nemoguće im je promeniti softver i ti uređaju mogu da rade samo na taj način. Ovo je veoma često pitanje i zahtev naših kupaca koji su sonare nabavili u USA - nažalost, nije im to moguće promeniti.
Održavanje sonara: Humminbird sonari u principu ne zahtevaju nikakvo posebno održavanje (povremeno ih prebrišite vlažnom krpom), otporni su na kišu, vlagu i druge atmosferske uslove koji vas mogu zateći u ribolovu. Neće ih oštetiti ni nizak napon baterije jer će se jednostavno ugasiti kada to detektuju. Na jakom suncu i velikim vrućinama nije loše napraviti neku senku iznad ekrana sonara kako biste uređaju pomogli da se lakše ohladi tokom rada. Posebnu pažnju treba jedino posvetiti kablovima (tanjem za napajanje i debljem koji povezuje sondu i sonar) a naročito sondi – vodite računa da ih mehanički ne oštetite, nagnječite i slično. Povremeno treba proveriti koji softver (firmware) je u sonaru pa na sajtu proizvođača proveriti da nisu izbacili neki noviji i ako jesu – treba ga osvežiti u uređaju jer proizvođač na taj način ispravlja kasnije primećene greške u radu i poboljšava sam rad uređaja.
Uputstvo za korišćenje sonara – svaki kupac Humminbird sonara dobija na mail link za download zaista obimnog uputstva za upotrebu koje je naravno prevedeno na srpski/hrvatski jezik (zbog ogromnog broja stranica nije pogodno za stalno štampanje pa se zato daje link za download).
A.S.Popović
